適用于工業企業內工作場所中使用的固定式金屬斜梯的設計、制造和安裝。不適用于安裝在核設施、船舶、 起重機械、輸電塔上的固定式金屬斜梯。

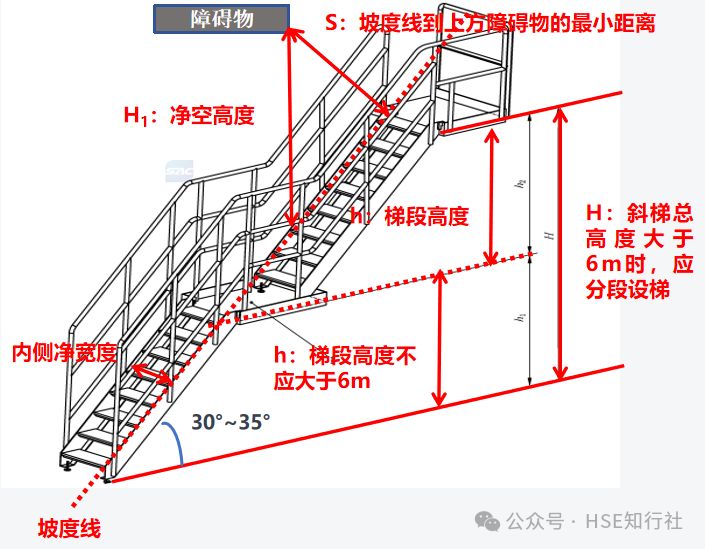

傾角、梯段高度要求：

• 梯段高度≤6m；總高度>6m，應分段設梯。

• 總高度≤6m，不用分段設梯。

通行空間要求：

• 凈空高度：H₁≥2000mm，作為疏散通道時，凈空高≥2100mm

• 斜梯坡度線到上方障礙物的最小距離S：

1. 傾角≤45°時, S≥1200mm

2. 傾角>45°時, S≥850mm

斜梯內側凈寬：

• 偶爾單向通行, 內側凈寬應≥500mm

• 經常性雙向通行, 內側凈寬應≥1000mm

螺旋梯內側進寬：

內側凈寬應≥650mm

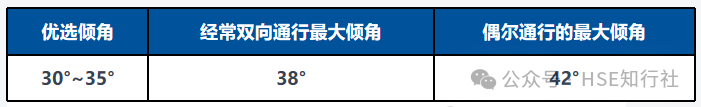

傾角要求：

• 優選傾角：30°~35°

• 經常雙向通行最大傾角：38°

• 偶爾通行的最大傾角：42°

平臺設置要求：

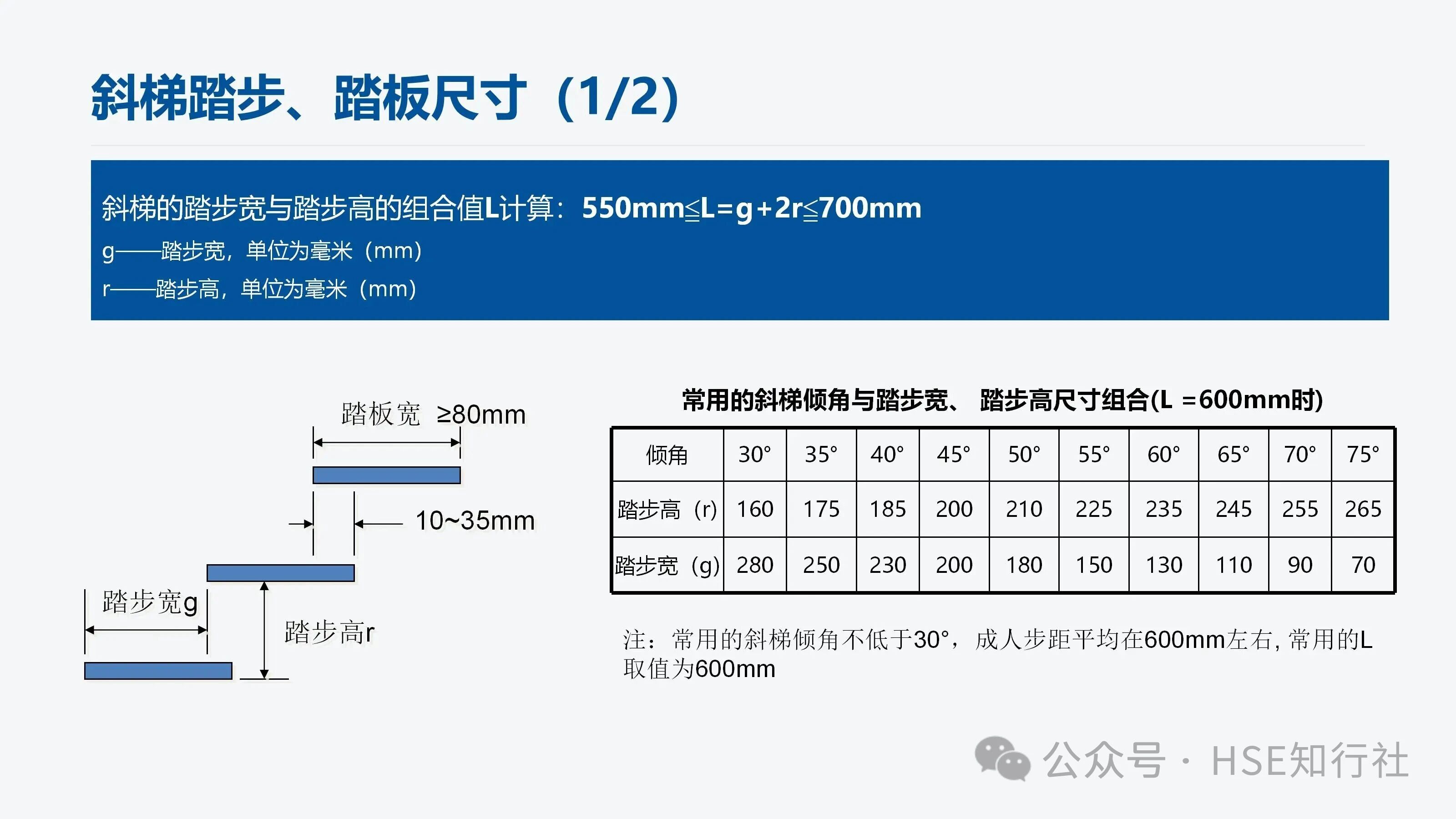

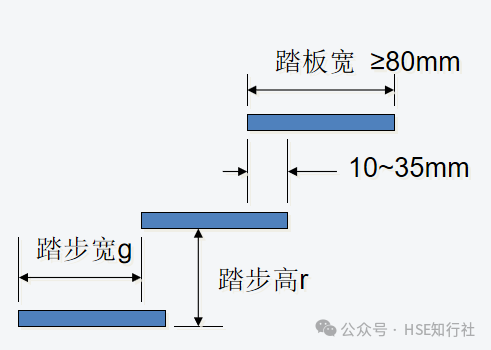

1、斜梯的踏步寬與踏步高的組合值L計算：

550mm≦L=g+2r≦700mm

g——踏步寬，單位為毫米

r——踏步高，單位為毫米

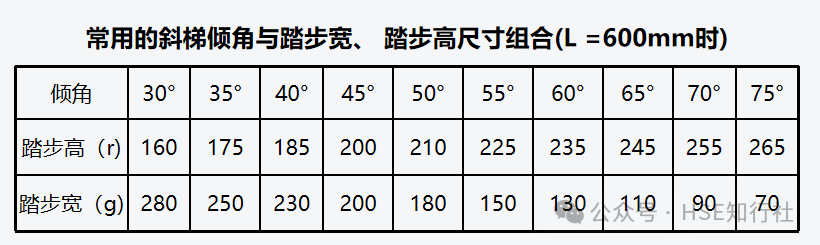

2、常用的斜梯傾角與踏步寬、踏步高尺寸組合(L =600mm時)：

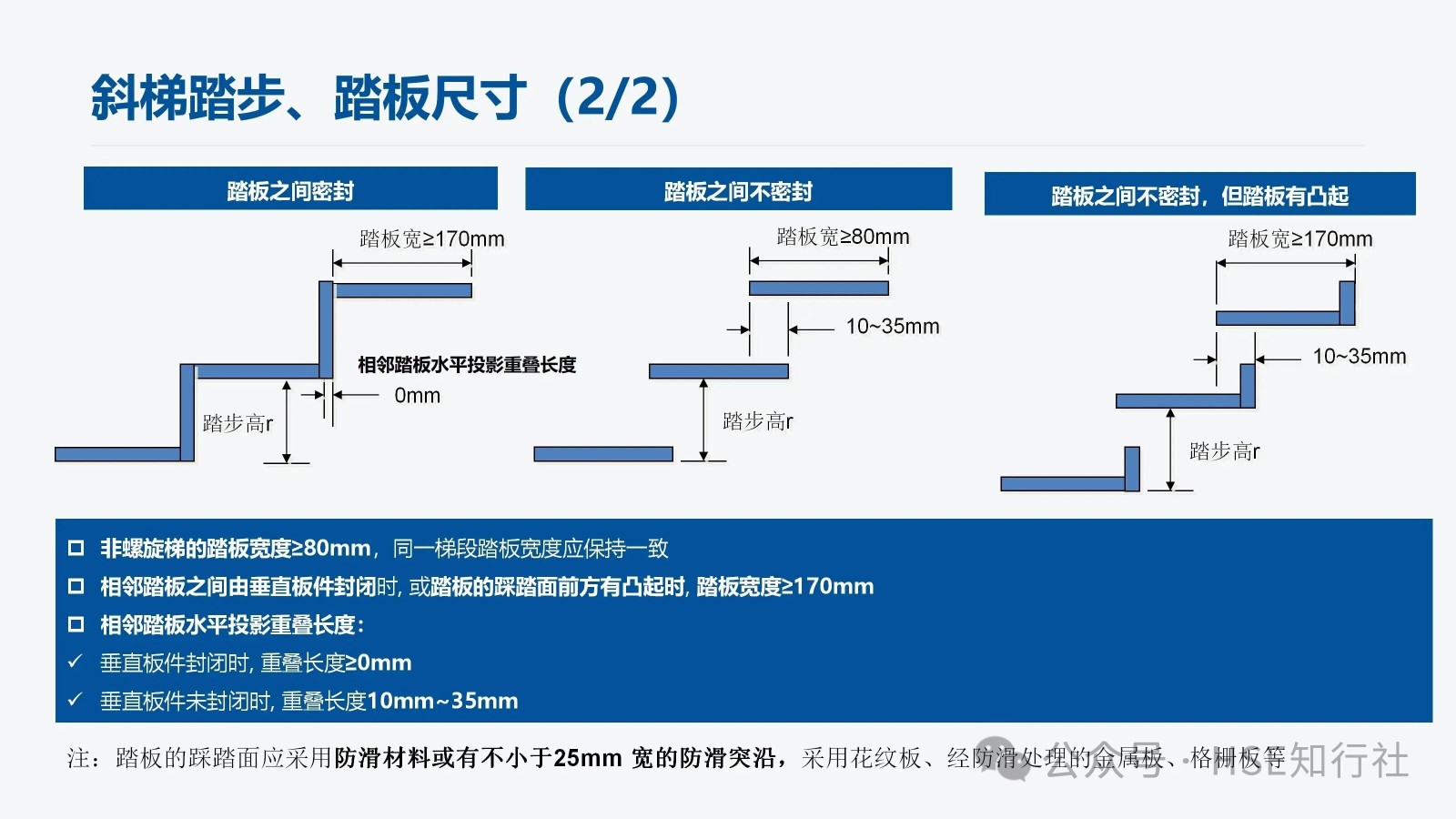

3、不同踏板形式的踏板寬度、相鄰踏板水平投影長度也不相同，具體如下：

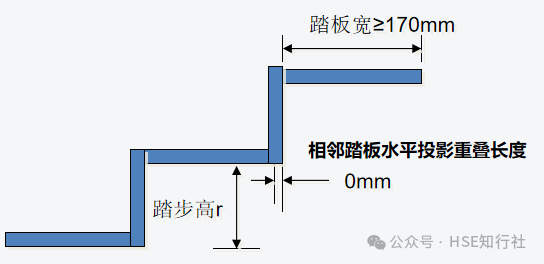

踏板之間封閉：

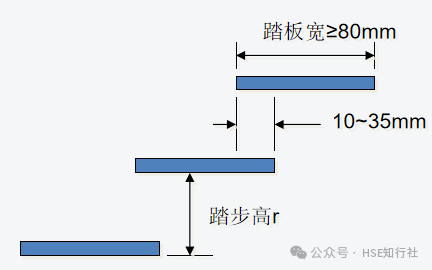

踏板之間不封閉：

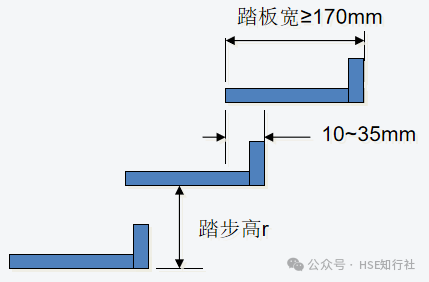

踏板之間不封閉，但踏板有凸起：

• 非螺旋梯的踏板寬度≥80mm，同一梯段踏板寬度應保持一致。

• 相鄰踏板之間由垂直板件封閉時, 或踏板的踩踏面前方有凸起時, 踏板寬度≥170mm。

• 相鄰踏板水平投影重疊長度：

  1、垂直板件封閉時, 重疊長度≥0mm

  2、垂直板件未封閉時, 重疊長度10mm~35mm

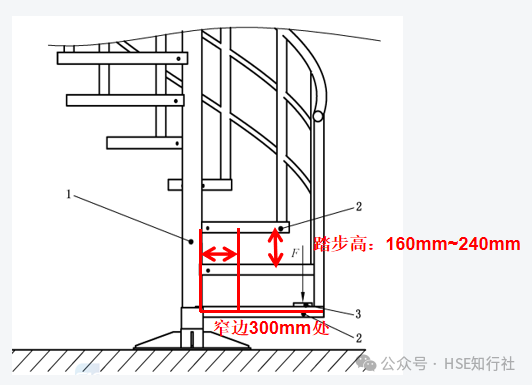

• 距離螺旋梯扇形踏步窄邊300mm處的踏步寬應不小于170mm。

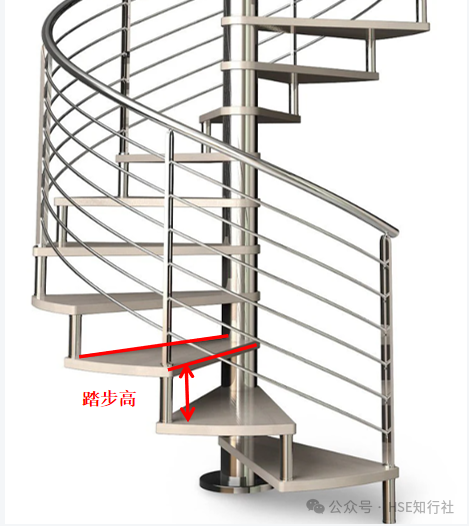

• 螺旋梯的踏步高應在160mm~240mm范圍內。

• 螺旋梯同一梯段踏板的平面投影圓心角應保持一致(梯段頂部踏板除外)。

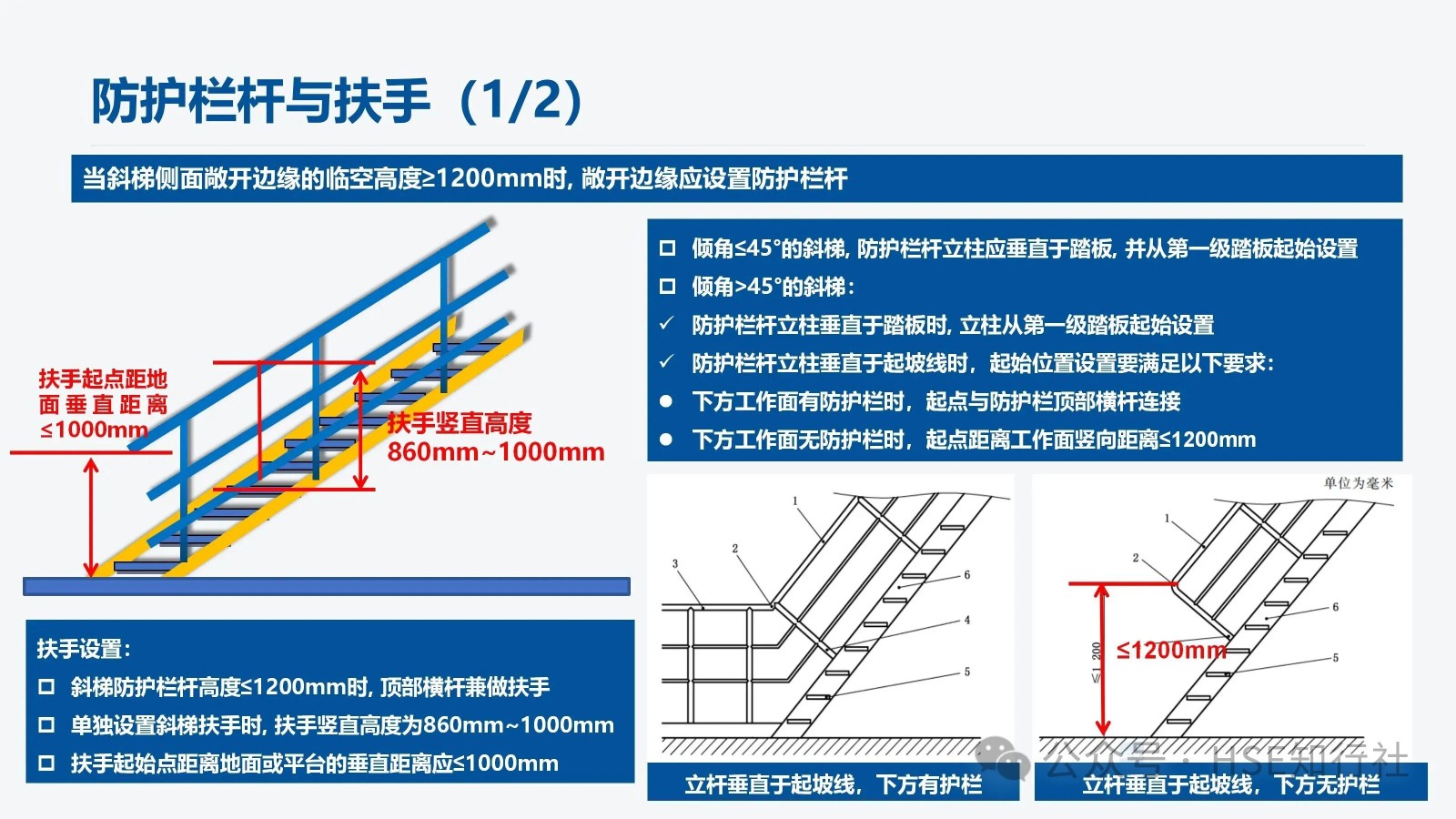

防護欄桿設置：

• 當斜梯側面敞開邊緣的臨空高度≥1200mm時, 敞開邊緣應設置防護欄桿。

• 傾角≤45°的斜梯, 防護欄桿立柱應垂直于踏板, 并從第一級踏板起始設置。

• 傾角>45°的斜梯：

1、防護欄桿立柱垂直于踏板時, 立柱從第一級踏板起始設置。

2、防護欄桿立柱垂直于起坡線時，起始位置設置要滿足以下要求：

下方工作面有防護欄時，起點與防護欄頂部橫桿連接。

下方工作面無防護欄時，起點距離工作面豎向距離≤1200mm。

立桿垂直于起坡線，下方有護欄

立桿垂直于起坡線，下方無護欄

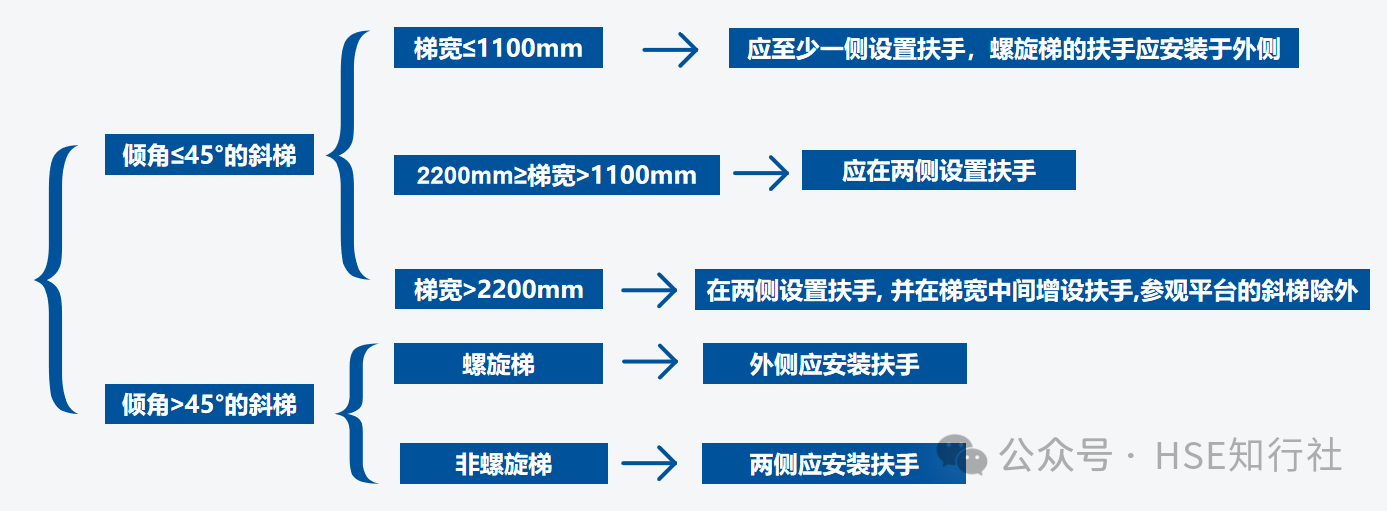

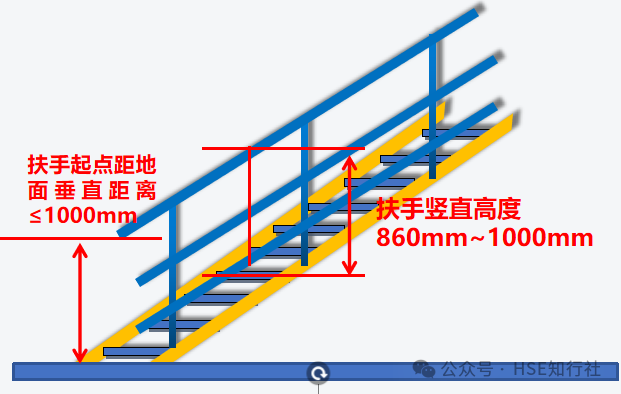

扶手設置：

扶手設置主要根據斜梯的傾角、斜梯的梯寬來設置，設置要求如下圖：

• 斜梯防護欄桿高度≤1200mm時, 頂部橫桿兼做扶手。

• 單獨設置斜梯扶手時, 扶手豎直高度為860mm~1000mm。

• 扶手起始點距離地面或平臺的垂直距離應≤1000mm。

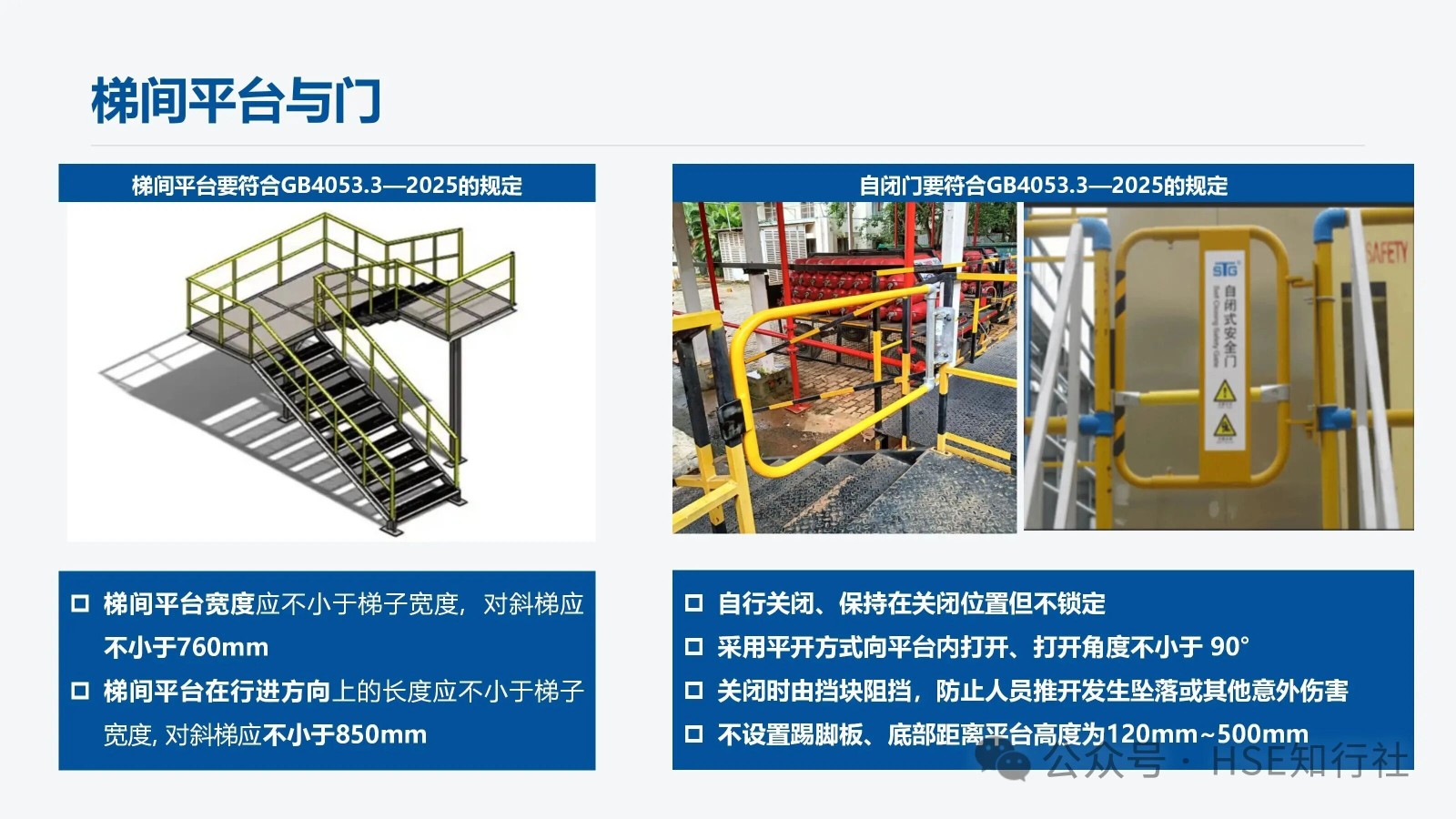

梯間平臺：

1、梯間平臺寬度應不小于梯子寬度,  對斜梯應不小于760mm 。

2、梯間平臺在行進方向上的長度應不小于梯子寬度, 對斜梯應不小于850mm。

3、梯間平臺要符合GB4053.3—2025的規定。

自閉門：

1、自行關閉、保持在關閉位置但不鎖定。

2、采用平開方式向平臺內打開、打開角度不小于 90°。

3、關閉時由擋塊阻擋，防止人員推開發生墜落或其他意外傷害。

4、不設置踢腳板、底部距離平臺高度為120mm~500mm。

5、自閉門要符合GB4053.3—2025的規定。

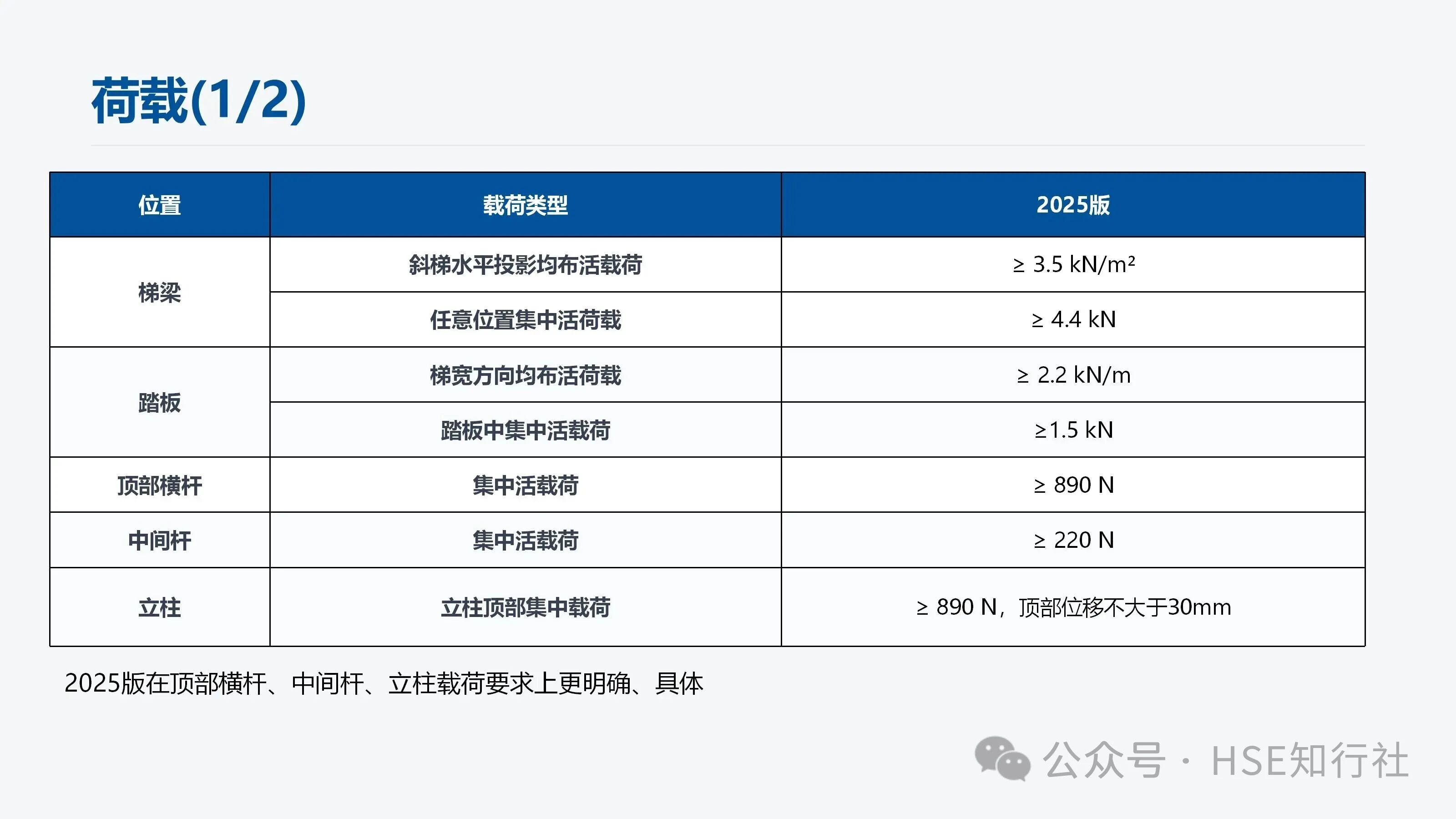

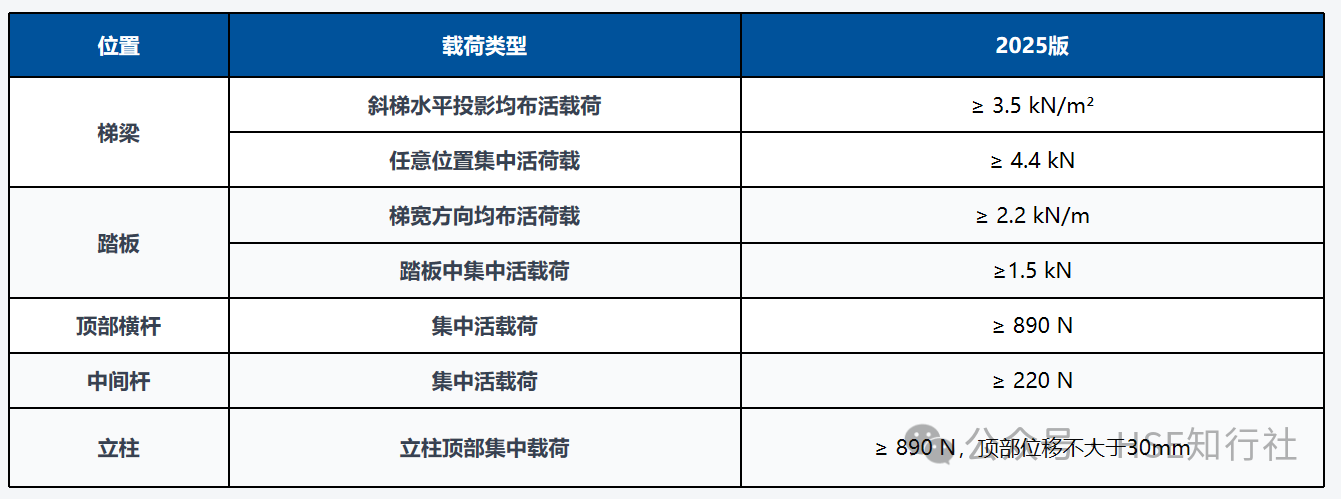

梯梁、踏板、頂部橫桿、中間桿、立柱荷載如下：

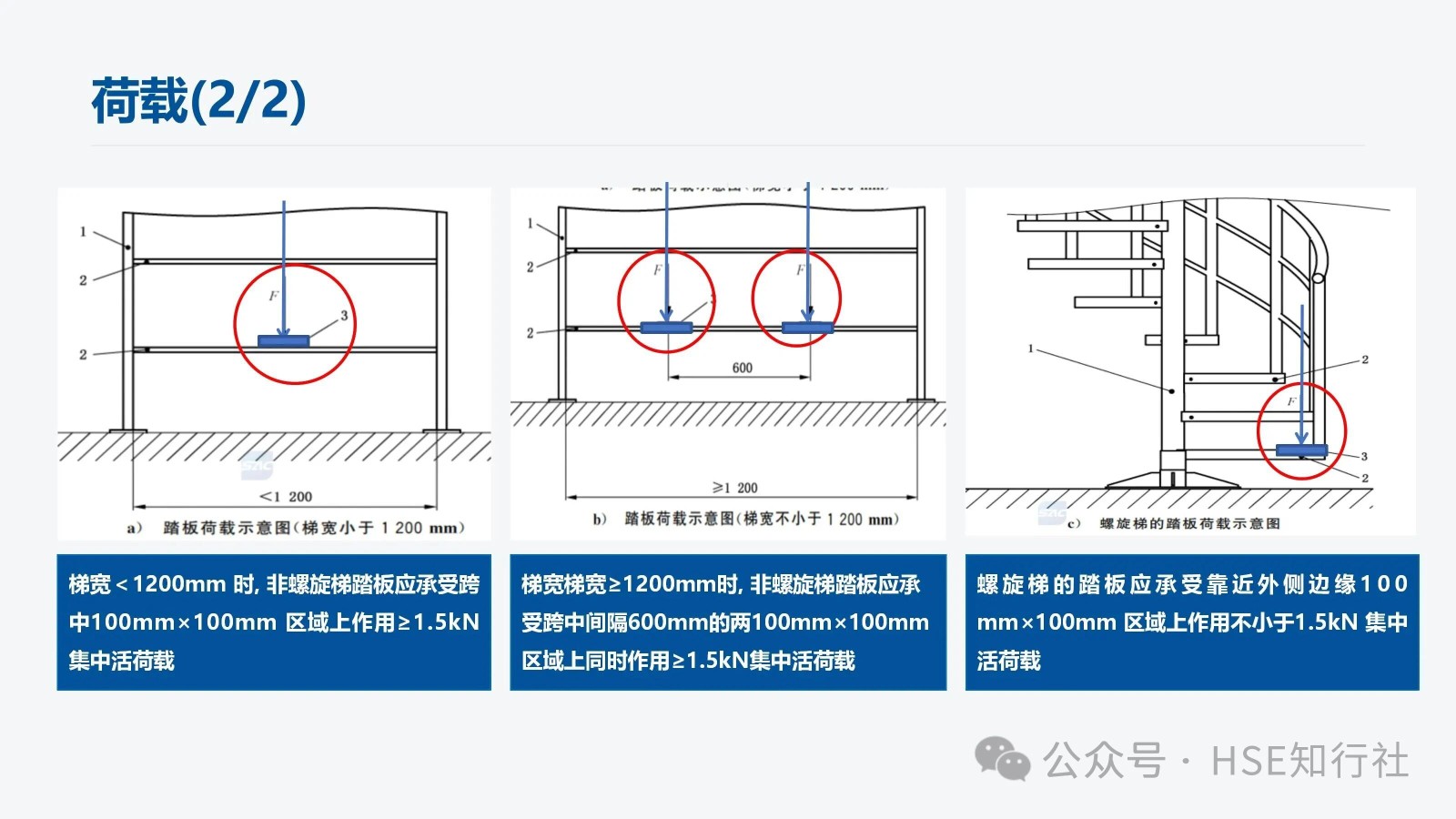

1、梯寬＜1200mm 時, 非螺旋梯踏板應承受跨中100mm×100mm 區域上作用≥1.5kN集中活荷載。

2、梯寬梯寬≥1200mm時, 非螺旋梯踏板應承受跨中間隔600mm的兩100mm×100mm區域上同時作用≥1.5kN集中活荷載。

3、螺旋梯的踏板應承受靠近外側邊緣100 mm×100mm 區域上作用不小于1.5kN 集中活荷載。

斜梯的使用說明和警示信息，主要從“斜梯的使用說明”、“斜梯的警示信息”、“自閉門的警示信息”三方面來完善，同時涉及到的安全色和安全標志應符合 GB2894 的規定。

1、斜梯的使用說明，包括但不限以下內容：

a) 斜梯、平臺的最大允許荷載.。

b) 自閉門的安全使用信息。

c) 維護和檢查的要求。

2、斜梯的警示信息，包括但不限以下內容：

a)最大荷載信息(包括允許的最大負載人數、工具和裝備等最大附加荷載)。

b)人員攀登時的安全要求(例如當心墜落、必須戴安全帽等)。

3、自閉門的警示信息，包括但不限以下內容：

a)禁止倚靠的信息。

b)小心墜落的信息。

c) 提示非通行狀態保持關閉。
